構造用合板と金物で耐震補強を伴った内装リフォーム
《群馬県　伊勢崎市》

　群馬県伊勢崎市の耐震リフォーム事例です。

土壁仕様の壁を補強するために構造用合板を壁全体に張り上げた耐震補強を行っています。

既存の柱に受け材を留め付け、構造用合板を細かいピッチで留め付けた施工となっています。

仕上げにはプラスターボードを張り上げた上からクロスを施工した内装で空間全体を模様替えした演出です。

【仕様】
耐震補強・内装
■構造用合板：１２ｍｍ厚（３×６サイズ）
■仕口金物：CPT/CPL/ホールダウン（タナカ製）

施工DATA
■築年数/105年
■施工金額/309,000円
■施工日数/6日
■構造/軸組工法
■施工部位/構造耐震補強・内装
■ｺｰﾃﾞｨﾈｰﾄ/砂賀　淳

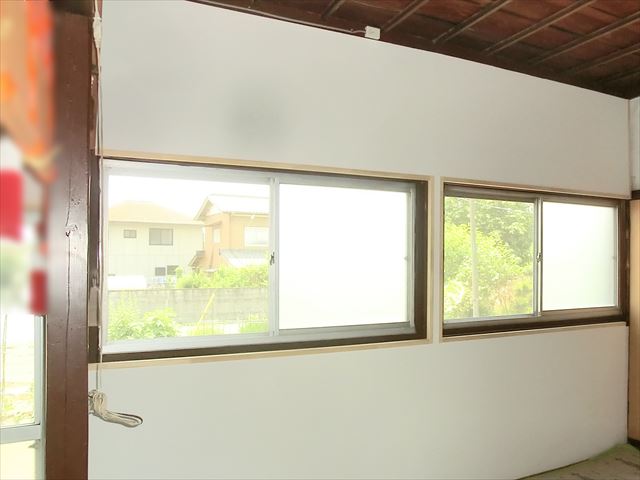

Before		After

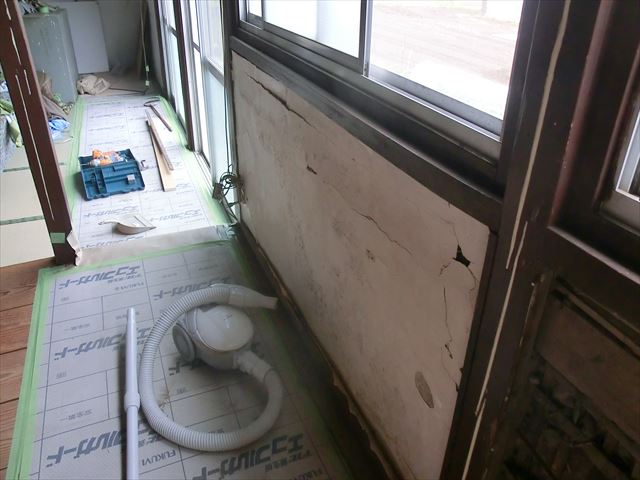

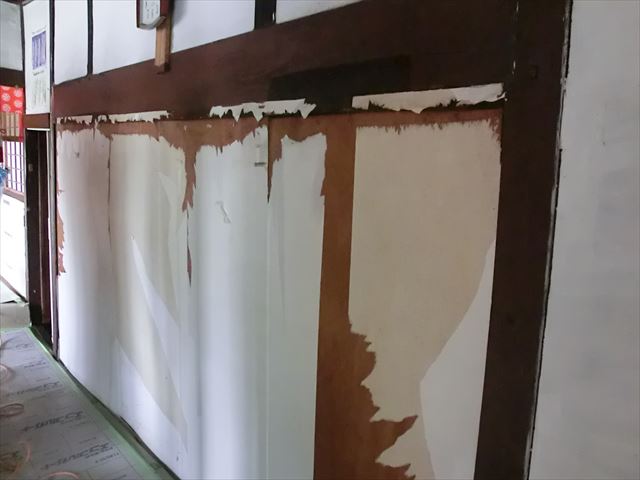

構造材や土壁には亀裂や劣化が目立ち始め、建物の耐力に不安が感じられます。
そこで今回は内装リフォームと同時に耐震補強を盛り込んだご提案で進める事になりました。

１２ｍｍの構造用合板を壁全体に張り上げた仕様で壁の強度を大幅に向上させた仕様です。
柱の頭や脚には新たに金物を設置してから内装仕上げを行っています。

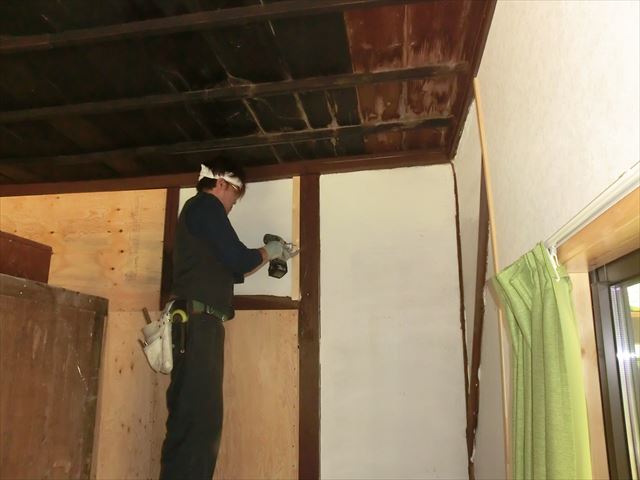

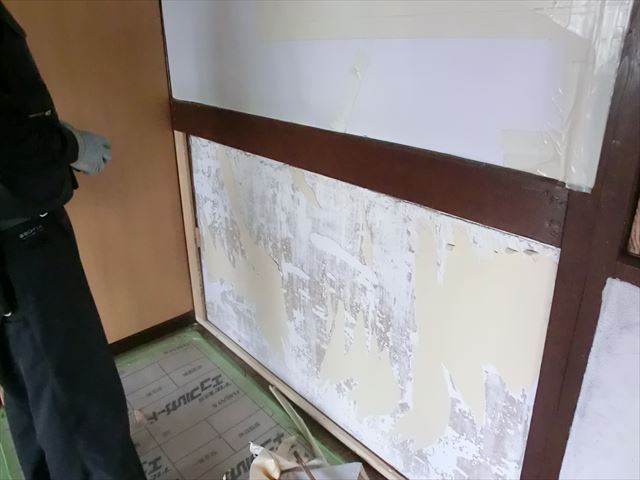

柱や横架材の取り合い部に受材を設置して構造用合板を四周で留め付ける施工を行っています。

土壁の厚みが場所によって大きく異なっていますので調整がとても困難な状態です。
新たに見切りを入れながら丁寧に張り上げていきます。

２間の大きな出入口開口に柱を取り付けて壁を造作しています。
プラン的に壁が少ない構造でしたので壁を増やした工夫を取り入れてあります。

事前に全体の厚みを考慮した納まりを検討しておく事が大切になります。

Ｎ－５０の釘を１００ｍｍピッチで留め付けていきます。
想定した壁の耐力を確保するためにとても大切な確認作業になります。

一部の合板には本実付きを使用してジョイント補強にも気を配ります。

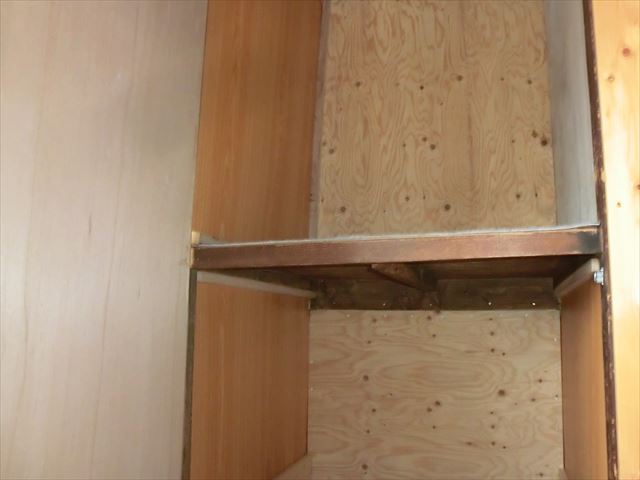

物入内部の補強を行っています。
同様に土壁と柱の取り合いに受け材が取り付けられ、構造用合板を四周に留め付けていきます。

予め補強する場所を計算しながら検討しておくと工事がスムーズに進みます。

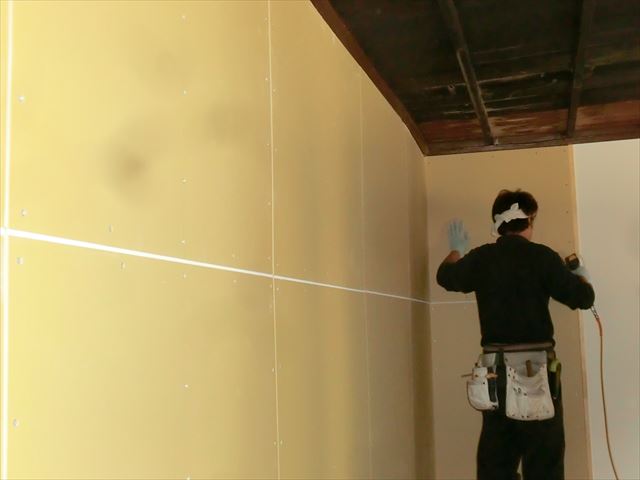

構造用合板が張り上がりましらプラスターボードを張っていきます。

合板のジョイント部と重ならないようにずらしながら張っていくとひび割れの発生を抑える事が出来ます。

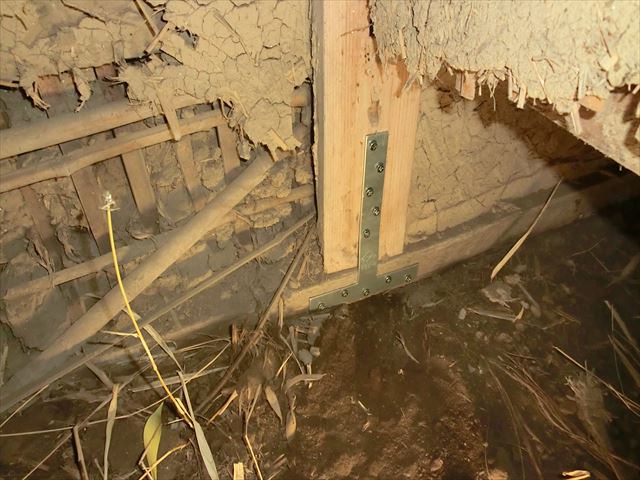

柱脚、柱頭に仕口補強金物を取り付けていきます。
場所や要求耐力によって使用する金物が変わりますので事前に検討しておく事が肝心です。

ＣＰＴ、ＣＰＬ，ホールダウンなどを使用しております。

プラスタボードが張り上がりましたら仕上げ工程に進みます。

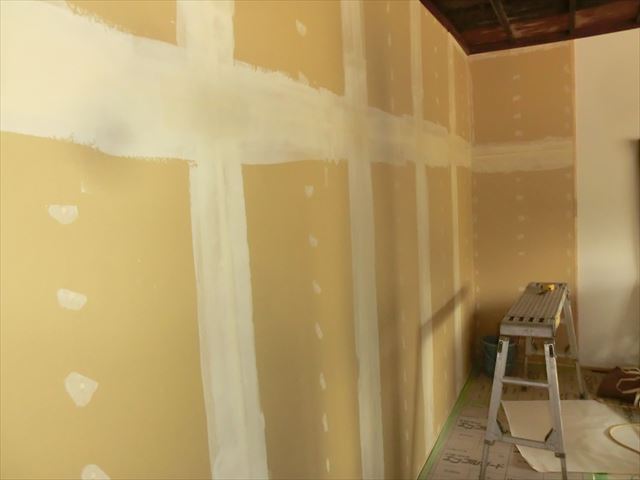

クロスを綺麗に仕上げる為には入念なパテ処理が重要になります。

下地が平坦になるまで何度もパテ処理を繰り返します。

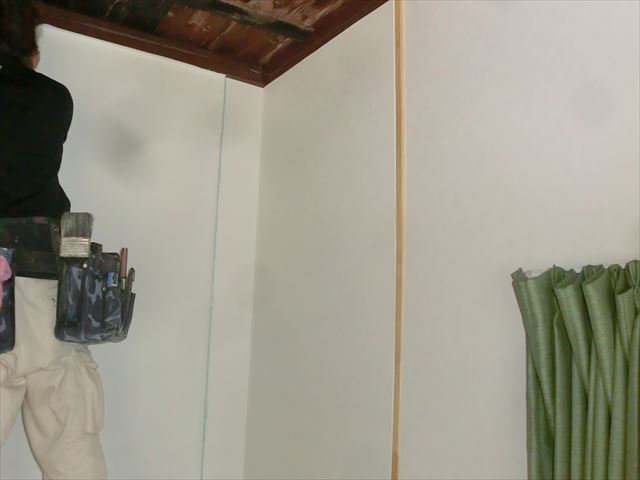

パテが乾きましたらいよいよクロス張りです。
上から下へ丁寧に進めます。

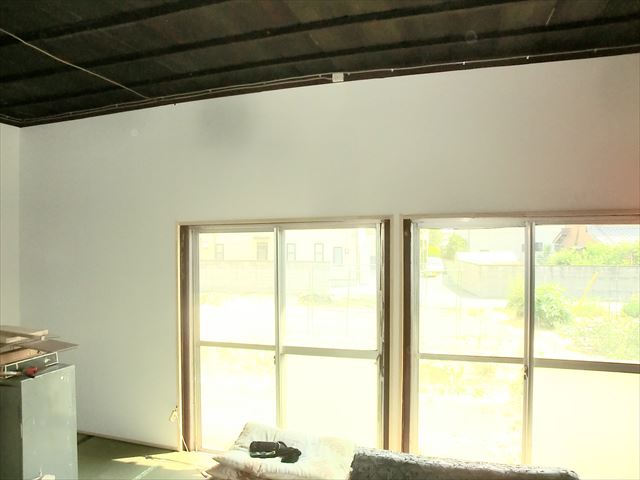

白を基調とした色合いを採用しましたので空間が引き締まってきました。

クロスが張り上がって壁の補強も完了しました。
偶然ですが先程震度４の揺れが発生してびっくりしました。

耐震補強しておりましたので室内は安定した状態でした。

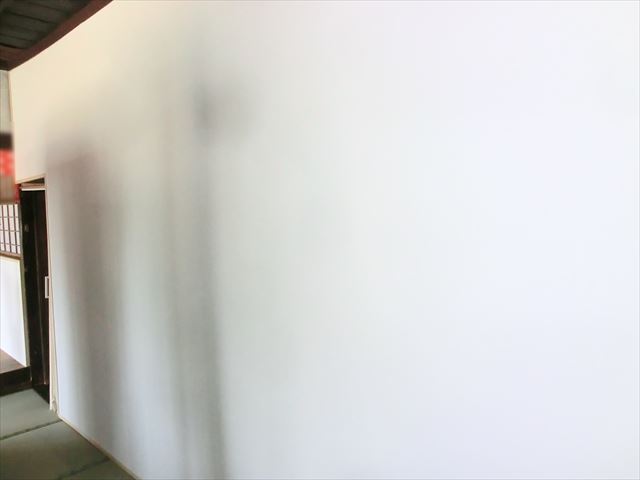

Before		After

２間の大きな開口を塞ぎ、構造耐力上重要な壁を造ります。
縦揺れや横揺れに対してもしっかり支えられるような構造補強が求められます。

真壁仕様から大壁仕様へと納まりは変わりますが違和感のない仕上げで全体を演出する事が出来ました。
